ТЗАБпШп

ТУ 3571-068-74803826-2016

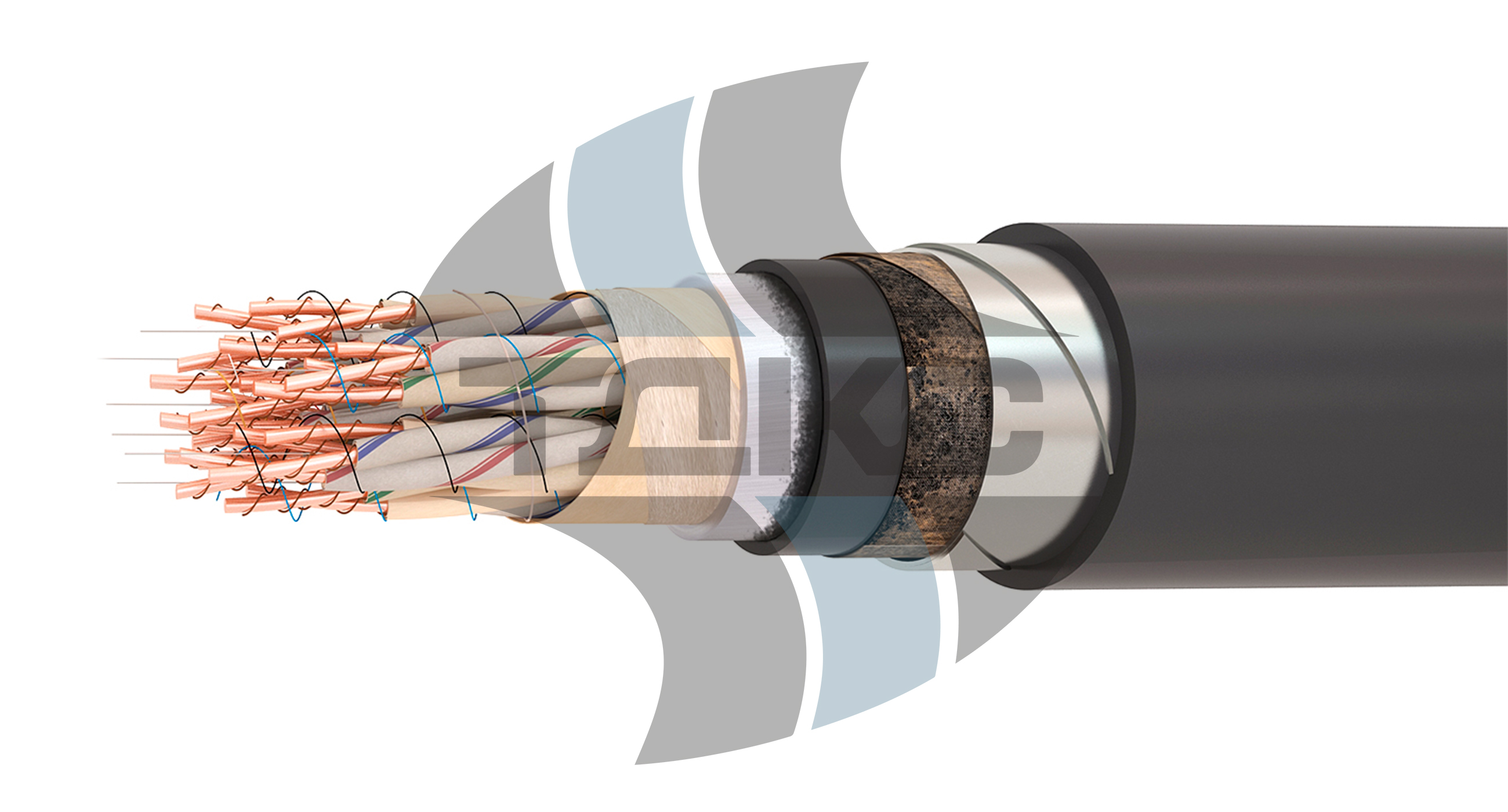

Кабель марки ТЗАБпШпкабель связи симметричный, низкочастотный, с кордельно-бумажной изоляцией, в алюминиевой оболочке, с защитным покровом типа БпШп.

Расшифровка:

Т – Телефонный (городской),

З – Изолированные жилы скручены в звездную четверку,

А – Алюминиевая оболочка,

БпШп – Защитный покров типа БпШп: броня из двух стальных лент, крепированной бумаги и наружным полиэтиленовым шлангом.

Применение:

Кабель марки ТЗАБпШп предназначен для каблирования телефонных и телеграфных узлов, устройств кабельных вводов и вставок в воздушные линии связи, устройств соединительных линий между АТС, а также АТС и МТС.

Кабели могут быть использованы для соединительных линий с использованием отдельных цепей в диапазоне частот до 552 кГц (для передачи до 120 каналов тональной частоты). Рабочее напряжение цепей кабелей до 430 В постоянного тока или до 300 В переменного тока.

Используется для прокладки в грунтах, всех категорий, кроме подверженных мерзлотным деформациям (выпучивание, морозобойные трещины) и в воде при пересечении неглубоких болот, несудоходных и несплавных рек со спокойным течением воды, в среде с высокой коррозионной активностью по отношению к оболочке и броне, для прокладки в районах, характеризующихся повышенным электромагнитным влиянием.

В соответствие с ТУ, эксплуатация кабеля этого типа разрешается при внешних температурах от -45°С до +45°С. Предназначен для прокладки ручным и механическим способами при температурах от -15°С до +40°С, изгибы при монтаже должны производиться при температуре не ниже -10°С. При строгом выполнении всех рекомендаций по монтажу средний срок службы телефонного кабеля составляет не менее 30 лет.

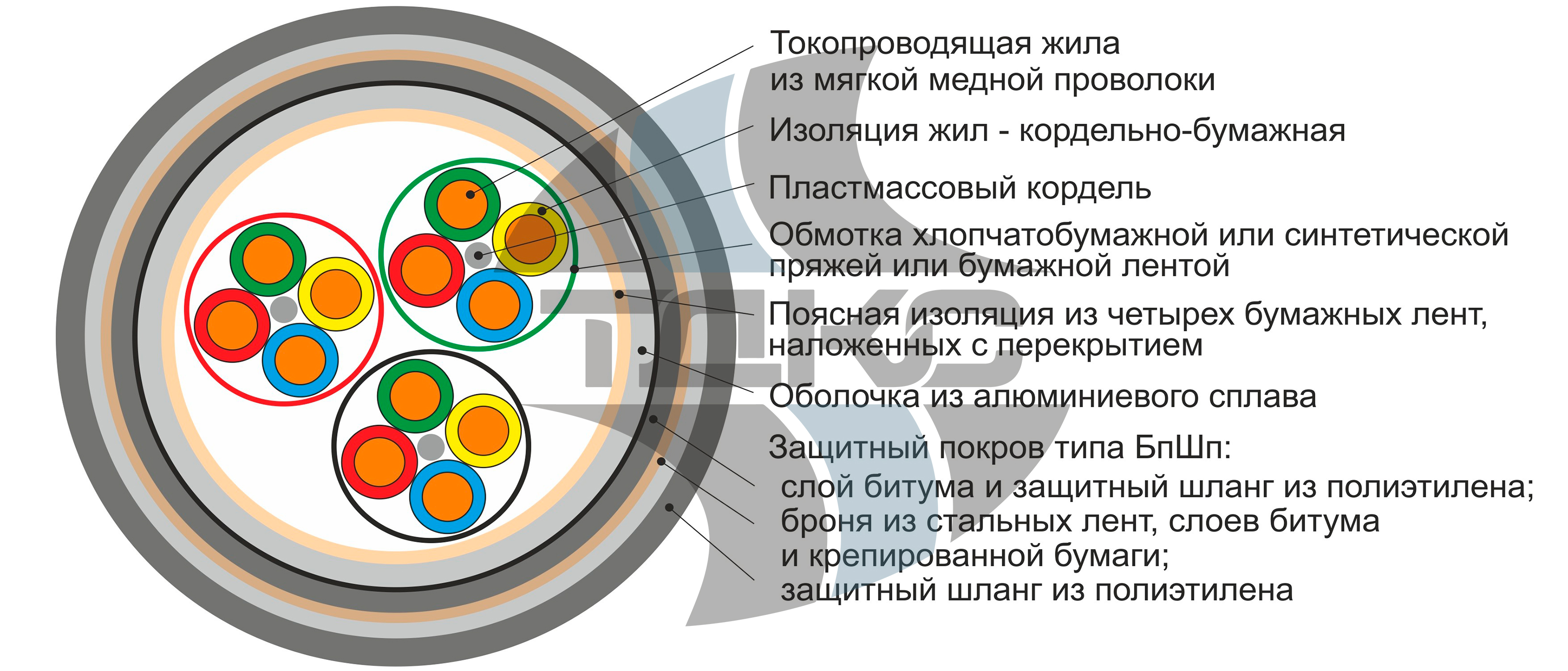

Конструкция:

  • Токопроводящие жилы из медной проволоки диаметром 0,9 мм или 1,2мм;
  • Изоляция жил кордельно-бумажная;
  • Звездная четверка скручена из четырёх изолированных жил;
  • Сердечник скрученный концентрическими повивами из групп.
  • Поясная изоляция из 4 слоёв кабельной бумаги, наложенной с перекрытием;
  • Оболочка из алюминиевого сплава;
  • Защитный покров типа БпШп: броня из двух стальных лент, крепированной бумаги и наружным полиэтиленовым шлангом.

Где купить кабель ТЗАБпШп?

Купить кабель ТЗАБпШп по выгодным ценам предлагает «Торговый дом Кабели Связи». Мы являемся эксклюзивным продавцом продукции ООО «Сарансккабель».

Оставьте заявку на сайте: по электронной почте, либо по телефону, и наш менеджер сформирует для вас индивидуальное коммерческое предложение.

Наличие товара на складе, сроки выполнения заказа, стоимость продукции и способ доставки уточняйте у наших менеджеров.



Название
Запросить цену
Запросить цену
Запросить цену
Запросить цену
Запросить цену

Технические характеристики:

Вид климатического исполнения У  категория размещения 1-4 по ГОСТ 15150
Диапазон температур эксплуатации от +45°С до -45°С
Кабели предназначены для прокладки ручным и механизированным способом при температуре от -15°С до +40°С
Изгибы кабелей при монтаже производятся при температуре не ниже -10°С
При прокладке кабелей допускается не более двух двойных перегибов по окружности, имеющей кратность 30-кратного диаметра кабеля по алюминиевой оболочке
Рабочее напряжение цепей кабелей до 430 В постоянного тока или до 300 В переменного тока
Строительная длина кабеля 425±5 м, 850±10 м или 1275±15 м
Минимальный срок службы кабелей 30 лет
Гарантийный срок эксплуатации 3 года со дня ввода кабелей в эксплуатацию, но не более 3,5 лет со дня получения их потребителем.

Нормативно-технический документ ТУ 3571-068-74803826-2016
Диаметр токопроводящих жил 0,9 мм или 1,20 мм
Число четверок в кабеле 3, 4, 7, 12, 14, 19, 27, 37, 52
Толщина алюминиевой оболочки кабелей должна соответствовать

ГОСТ 24641-81,

(кроме 27х4; 37х4 – 1,8 мм, 52х4 – 2,0 мм)

Размеры защитных покровов должны соответствовать ГОСТ 7006-72
Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км длины и температуру 20°С, Ом

0,9 мм - 28,2 Ом

1,2 мм - 15,9 Ом

Омическая асимметрия жил в рабочей паре на длине 825м, Ом, не более
Электрическое сопротивление изоляции каждой жилы относительно всех других жил, соединенных с оболочкой, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее 10000 МОм
Рабочая емкость, нФ на 1 км, при частоте тока 0,8 кГц:
- максимальное среднее значение 36,0 нФ
- максимальные отдельные значения 38,0 нФ
Емкостная асимметрия между жилами основных цепей (еа1, еа2) на длине 425 м, пФ, не более:
- 100% измеренных значений 700 пФ
- 90% измеренных значений 400 пФ
Емкостные связи четверок на длине 425 м, пФ, не более:
- между основными цепями каждой четверки (К1)
- 100 % измеренных значений 210
- 90 % измеренных значений 120
- между основными цепями рядом лежащих четверок (К9, К10, К11, К12)
- 100 % измеренных значений 180
- 80 % измеренных значений 50
Разность максимального и минимального значений рабочей емкости, пересчитанной на 1 км длины, при частоте тока 0,8 кГц, не более 6,0 нФ
