МКСПэпБбШп

ТУ 27.32.13-095-74803826-2021

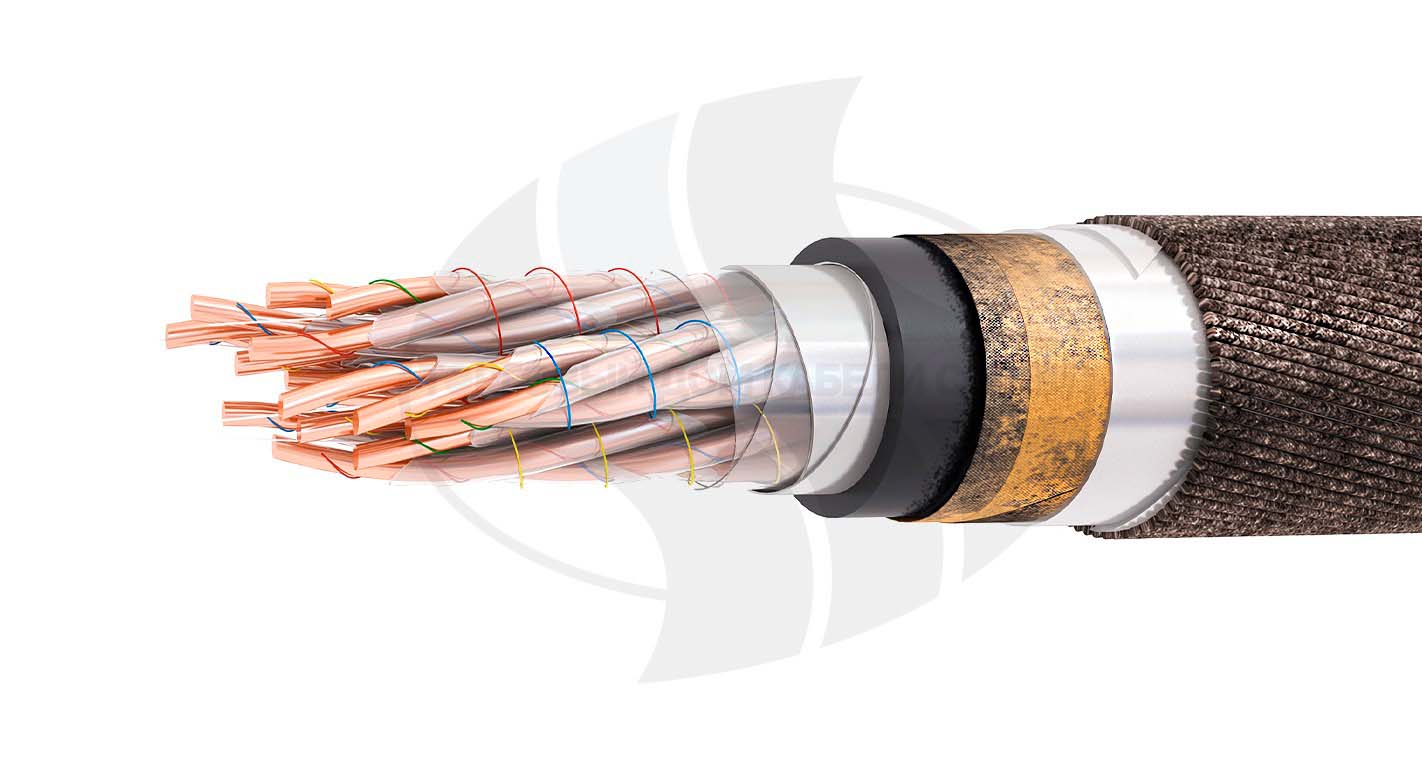

Кабель марки МКСПэпБбШп -  кабель связи симметричный, высокочастотный, с кордельно-полистирольной изоляцией, с экраном из алюмополимерной ленты, в полиэтиленовой оболочке, с защитным покровом типа БбШп. (см. Разработка МКСПэп и МКСПэпБбШп).

Применение:

Кабель марки МКСПэпБбШп предназначен кабельных магистралей, линий зоновой связи и соединительных линий, используемых в диапазоне частот до 552 кГц при применении вторичных цифровых систем передачи в диапазоне частот до 8448 кГц и работающих при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.

Используется для прокладки в грунтах (кроме механизированной – в скальных грунтах), не подверженных мерзлотным деформациям.

Эксплуатация кабеля этого типа разрешается при внешних температурах от -50°С до +60°С, а прокладка — при температуре не ниже -15°С. При строгом выполнении всех рекомендаций по монтажу средний срок службы кабеля составляет не менее 30 лет.

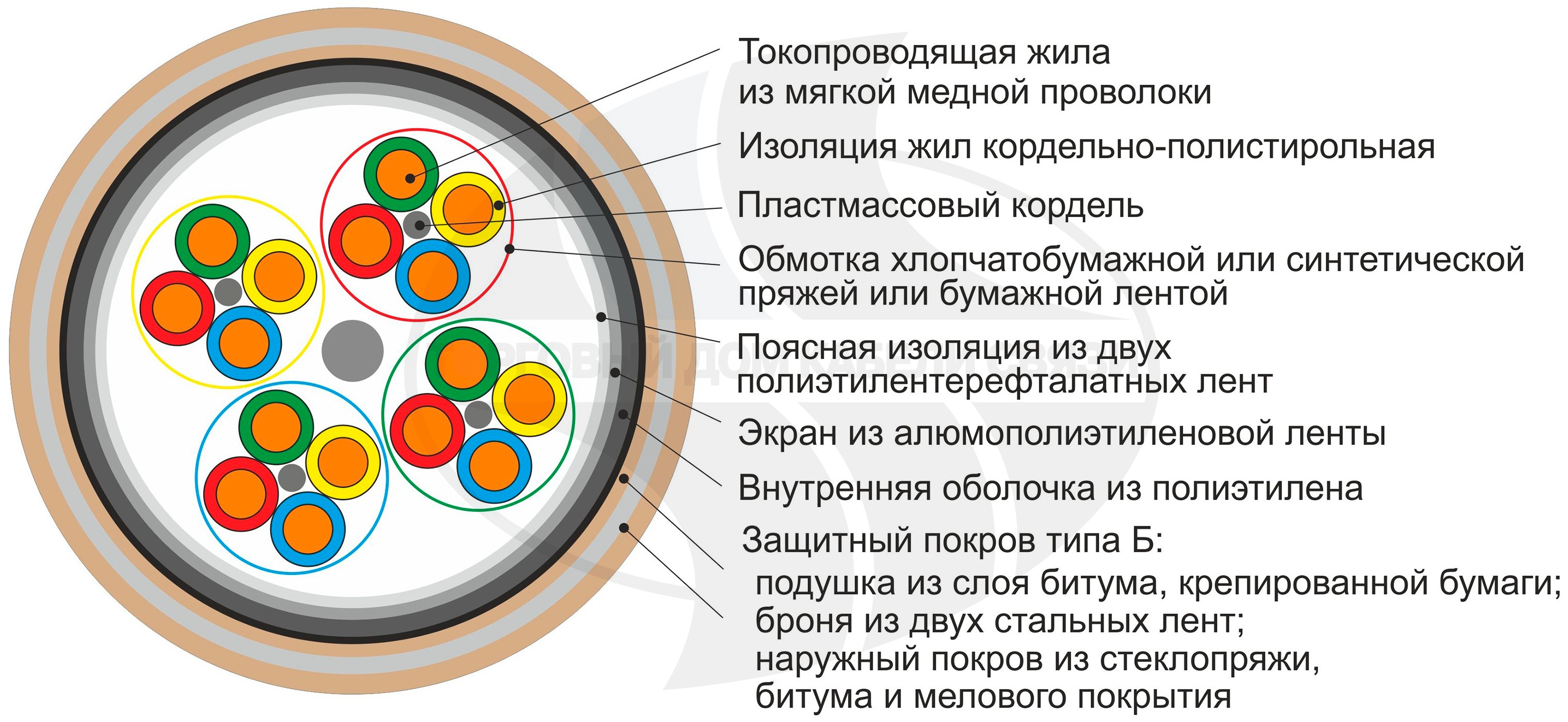

Конструкция:

  • Токопроводящие жилы из медной проволоки диаметром 1,2 мм;
  • Кордельно-полистирольная изоляция, состоящая из полистирольного корделя, наложенного на токопроводящую жилу и обмотки из полистирольной ленты;
  • Изолированные жилы скручены в звездную четверку (группу) с шагом не более 300 мм.
  • В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки должна иметь красный и желтый цвета, второй пары – синий и зеленый;
  • Сердечник кабеля образован из скрученных четверок;
  • Поясная изоляция, наложенная поверх сердечника, состоит не менее чем из двух полиэтилентерефталатных лент, наложенных с перекрытием;
  • Экран, наложенный поверх поясной изоляции, состоит из алюмополиэтиленовой ленты с алюминиевым слоем номинальной толщиной не менее 0,15 мм;
  • Защитный покров типа БбШп: броня из двух стальных оцинкованных лент, дополнительный защитный покров в виде шланга из полиэтилена;
  • Защитная оболочка - из полиэтилена низкого давления.

Где купить кабель МКСПэпБбШп?

Купить кабель МКСПэпБбШп по ценам производителя предлагает компания «Торговый дом Кабели Связи». Мы поставляем большой ассортимент кабельно-проводниковой продукции во все регионы нашей страны и за рубеж. Чтобы сделать заказ, свяжитесь с нами по телефону или оставьте заявку на сайте.

Название

Дополнительная информация о преимуществах кабеля МКСПэпБбШп.

Замена кабеля МКСБ на МКСПэпБбШп обеспечивает:

  • повышение технологичности работ по прокладке кабеля за счет возможности использовать изгибы при прохождении сложных участков. Кабель МКСПэпБбШп при прокладке легче затягивается. Оболочка более стойкая к истиранию при прокладке;
  • снижение расходов на обслуживание, так как полиэтиленовая оболочка надежно держит избыточное давление (воздух), а при повреждении кабеля снижаются расходы на ремонт;
  • возможность увеличения срока службы линий связи за счет полиэтиленовой оболочки, которая, в отличие от свинцовой, не подвержена коррозии, не образует электрохимических пар с другими металлами, имеет свойство восстанавливать форму после
  • снятия нагрузки на кабель и более стойка к изгибам;
  • снижение стоимости комплектования материалами строительных работ;
  • возможность снижения стоимости работ, так как полиэтиленовые кабели значительно легче свинцовых и удобней в прокладке,
  • монтаж муфт безопаснее и дешевле по стоимости;
  • за счет меньших массогабаритных характеристик увеличивается возможность прокладки в условиях забитых городских канализаций.

Кабели марки МКСПэпБбШп сочетают в себе достоинства кабеля МКСБ, обеспечивая дальность и качество связи, и в тоже время, снижают стоимость кабеля (за счет применения полиэтилена вместо свинца), повышают удобство при прокладке и обеспечивают экологичность окружающей среды.

Технические характеристики:

Вид климатического исполнения УХЛ категория размещения 5 по ГОСТ 15150
Диапазон температур эксплуатации от +60°С до -50°С
Кабели предназначены для прокладки ручным и механизированным способом при температуре от -15°С до +50°С
Изгибы кабелей при монтаже производятся при температуре не ниже -15°С
Допустимый радиус изгиба кабелей не менее 10 фактических наружных диаметров кабеля
Рабочее напряжение цепей кабелей до 1000 В постоянного тока или до 690 В переменного тока
Строительная длина кабеля 825±6 м или 838±6 м
Минимальный срок службы кабелей 20 лет
Гарантийный срок эксплуатации 3 года со дня ввода кабелей в эксплуатацию, но не более 3,5 лет со дня получения их потребителем.
