МКСБпШп

ТУ 3571-067-74803826-2016

Кабель марки МКСБпШпэто магистральный кабель, симметричный, высокочастотный, с кордельно-полистирольной изоляцией в свинцовой оболочке, используется для передачи сигналов на большие расстояния, с защитным покровом типа БпШп.

Расшифровка:

М – Магистральный (междугородний),

К - Кабель,

С – Стирофлексная (полистирольная) изоляция,

БпШп – Защитный покров типа БпШп: броня из двух стальных лент, крепированной бумаги и наружным полиэтиленовым шлангом.

Применение:

Кабель марки МКСБпШп кабель предназначен для кабельных магистралей и соединительных линий, используемых в диапазоне частот до 522 кГц или при применении вторичных цифровых систем передачи в диапазоне частот до 8448 кГц и работающих при переменном напряжении дистанционного питания до 700 В или постоянном напряжении до 1000 В. Строительная длина кабеля 825 м (±5%).

Предназначен для прокладки в грунтах, агрессивных по отношению к свинцовой оболочке и стальной броне, если кабель не подвергается значительным растягивающим или сдавливающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием.

В соответствие с ТУ, эксплуатация кабеля этого типа разрешается при внешних температурах от -30°С до +50°С, а прокладка — при температуре не ниже -10°С. При строгом выполнении всех рекомендаций по монтажу средний срок службы магистрального кабеля составляет не менее 40 лет.

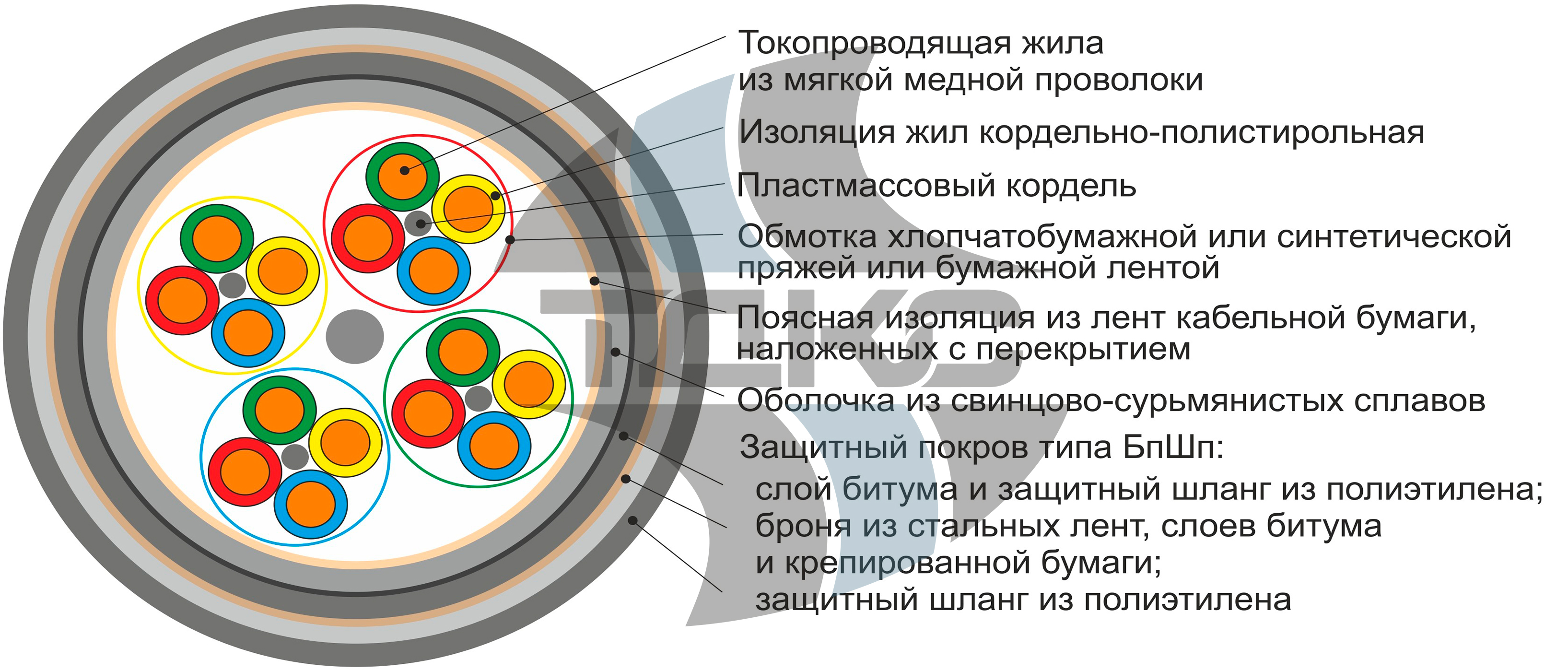

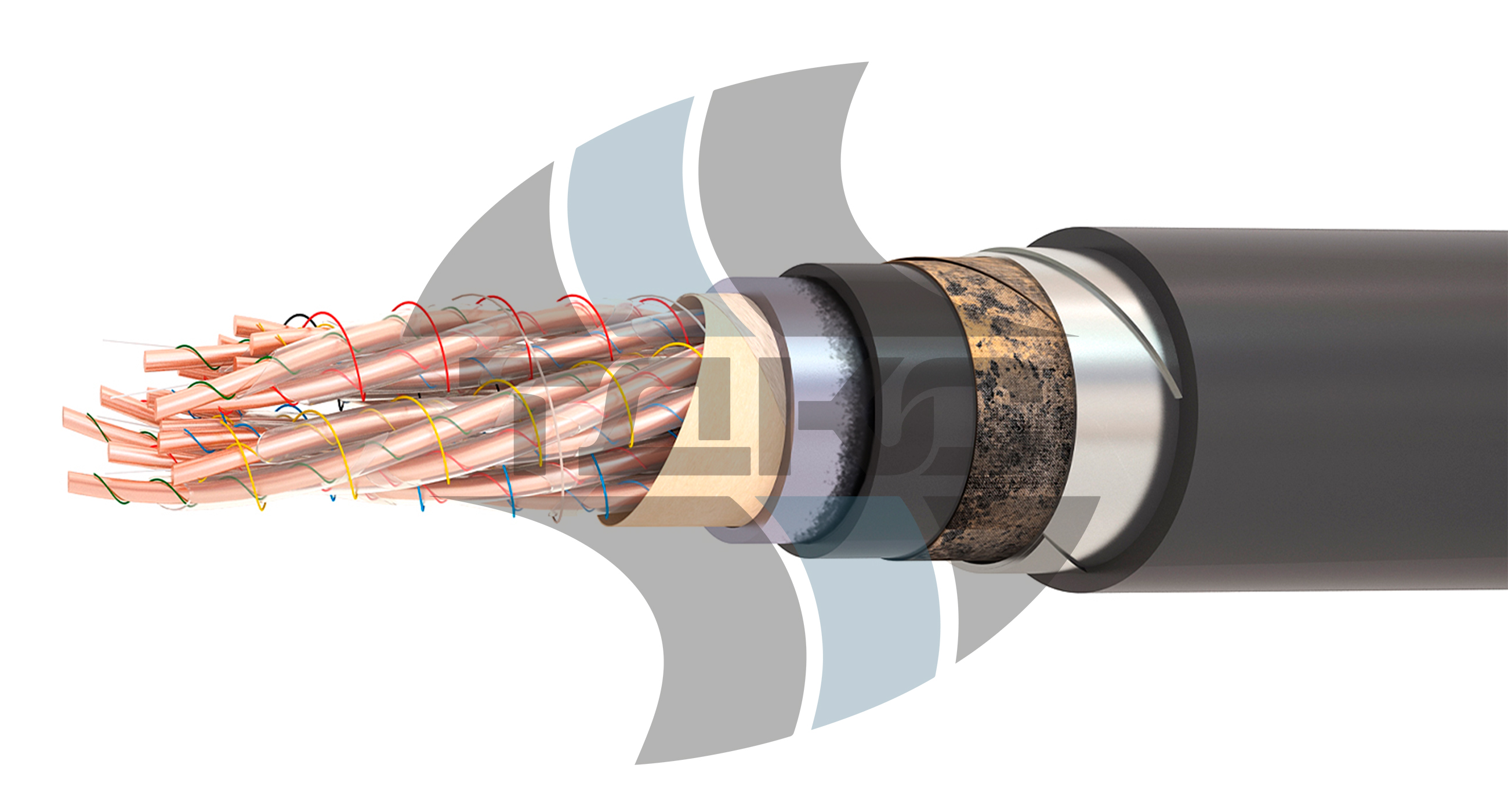

Конструкция:

  • Токопроводящие жилы из медной проволоки диаметром 1,2 мм;
  • Изоляция жил кордельно-полистирольная;
  • Четыре жилы с изоляцией различных цветов скручены в звездную четверку с центральным заполнителем из круглой полистирольной нити. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки имеет красный и желтый цвета, второй пары – синий и зеленый;
  • Скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной или синтетической пряжей или лентой из синтетического материала. Цвета пряжи или ленты всех четверок различны; цвета двух смежных четверок (счетной и направляющей) – соответственно красный и зеленый;
  • Четверки скручены в сердечник кабеля. Сердечник кабеля имеет поясную изоляцию из кабельной бумаги;
  • Оболочка из сурьмянистого свинца;
  • Защитный покров типа БпШп: броня из двух стальных лент, крепированной бумаги и наружным полиэтиленовым шлангом.

Где купить кабель МКСБпШп?

Купить кабель МКСБпШп по выгодным ценам предлагает «Торговый дом Кабели Связи». Мы являемся эксклюзивным продавцом продукции крупнейшего заводова ООО «Сарансккабель» (Россия).

Оставляйте заявку на сайте, по электронной почте, либо по телефону и наш менеджер сформирует для вас индивидуальное коммерческое предложение.

Наличие товара на складе, сроки выполнения заказа, стоимость продукции и способ доставки уточняйте у наших менеджеров.

Название
Запросить цену
Запросить цену

Технические характеристики:

Вид климатического исполнения УХЛ категория размещения 5 по ГОСТ 15150
Диапазон температур эксплуатации от +50°С до -30°С
Кабели предназначены для прокладки ручным и механизированным способом при температуре от -15°С до +50°С
Изгибы кабелей при монтаже производятся при температуре не ниже -10°С
При прокладке кабелей допускается не более двух двойных перегибов по окружности, имеющей кратность 25-кратного диаметра кабеля по свинцовой оболочке
Рабочее напряжение цепей кабелей до 1000 В постоянного тока или до 690 В переменного тока
Строительная длина кабеля (825±6) м или (838±6) м
Минимальный срок службы кабелей 40 лет
Гарантийный срок эксплуатации 3 года со дня ввода кабелей в эксплуатацию

Диаметр токопроводящих жил 1,20 мм
Число четверок в кабеле 4,7
Толщина свинцовой оболочки кабелей должна соответствовать ГОСТ 24641
Размеры защитных покровов должны соответствовать ГОСТ 7006
Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км длины и температуру 20°С, Ом 15,85
Омическая асимметрия жил в рабочей паре на длине 825м, Ом, не более 0,19
Электрическое сопротивление изоляции каждой жилы относительно всех других жил, соединенных с оболочкой, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее 12000
Рабочая емкость, нФ на 1 км, при частоте тока 0,8 кГц:
четырехчетверочных кабелей 24,5±1,0
семичетверочных кабелей 24,0±1,0
Переходное затухание на ближнем конце между всеми парами на длине 825 м, при частоте тока в диапазоне до 252 кГц, не менее, дБ:
100% измеренных значений 59
90% измеренных значений 65
Защищенность на дальнем конце между всеми парами на длине 825 м, при частоте тока в диапазоне до 252 кГц, не менее, дБ
100% измеренных значений 68
90% измеренных значений 74
Минимальный срок службы 40 лет
Гарантийный срок эксплуатации кабелей 4,5 года со дня ввода в эксплуатацию
