МКСБШп

ТУ 3571-067-74803826-2016

МКСБШп – это магистральный кабель, который используют для передачи сигналов на большие расстояния. Может использоваться для прокладывания в грунтах, в том числе с агрессивными свойствами, при условии, что он не подвергается значительным воздействиям на растяжение или сдавливание, в регионах с низким уровнем электромагнитных колебаний.

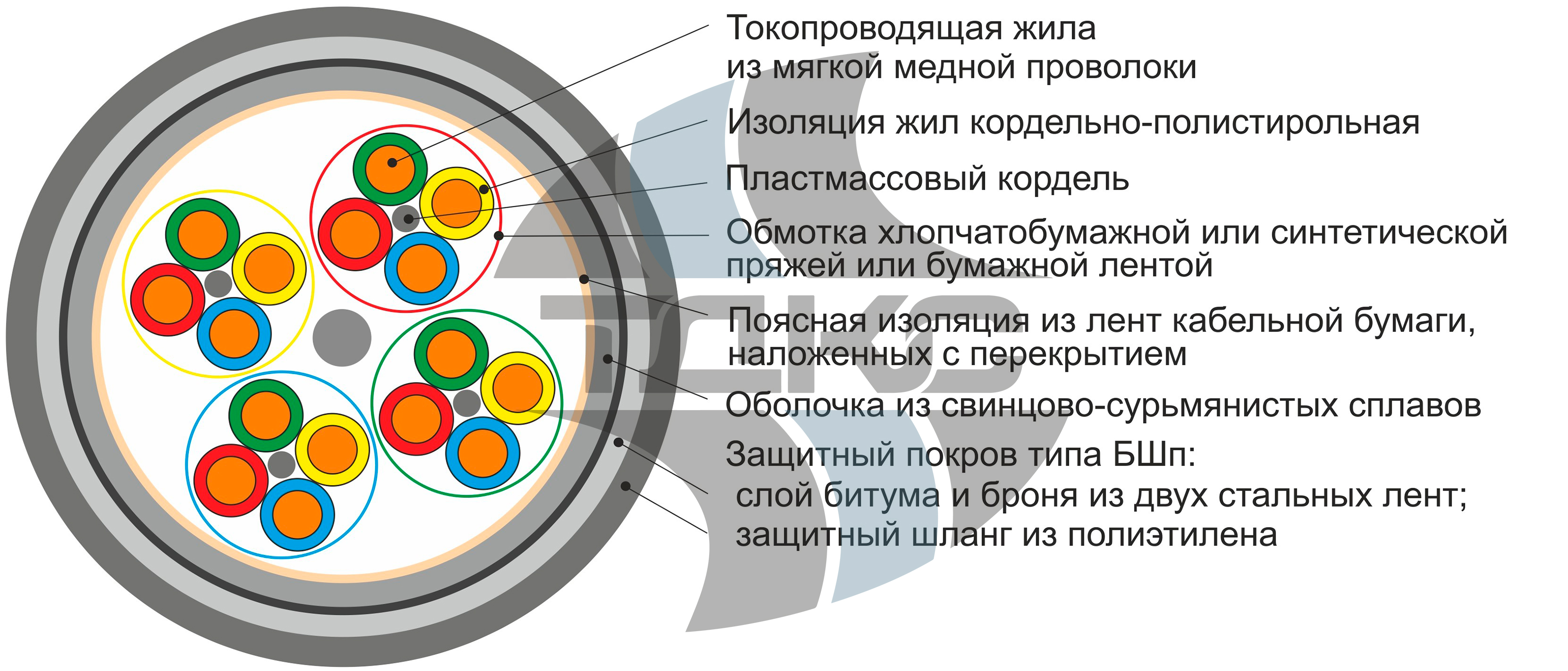

Конструкция кабеля МКСБШп

  • Токопроводящие жилы диаметром 1,2 мм изготовлены из медной проволоки.
  • Каждая жила имеет собственную изоляцию, выполненную полистирольной нитью, наложенной спирально в одну сторону и полистирольной лентой, наложенной в противоположную сторону.
  • Звездная четверка состоит из четырех жил, уложенных вокруг полистирольной круглой нити. Рабочую пару составляют жилы расположенные по диагонали. Их изоляция отличается цветом: первая пара – красный и желтый, вторая – синий и зеленый.
  • Звездные четверки изолированы спирально наложенной лентой или пряжей их хлопка или синтетики. Они тоже разного цвета.
  • Несколько звездных четверок свиты вместе и образуют сердечник кабеля.
  • Поясная изоляция сердечника сделана из кабельной бумаги.
  • Поверх поясной изоляции наложена свинцовая оболочка.
  • Броня выполнена из двух стальных лент, которые наложены на подушку из синтетического волокна и битума и покрыты слоем стеклопряжи, битума и мелового раствора.
  • Этот кабель имеет защитный покров, изготовленный из полиэтиленового шланга.

Купить кабель МКСБШп предлагает «Торговый дом Кабели Связи». Наша компания является эксклюзивным поставщиком продукции ООО «Саракнсккабель» (Россия) и гарантирует высокое качество поставляемых товаров.

Оставьте заявку на сайте, и мы свяжемся с вами, чтобы обсудить детали заказа.

Название
Запросить цену

Технические характеристики кабеля МКСБШп:

Диаметр токопроводящих жил 1,20 мм
Число четверок в кабеле 4,7
Толщина свинцовой оболочки кабелей должна соответствовать ГОСТ 24641
Размеры защитных покровов должны соответствовать ГОСТ 7006
Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км длины и температуру 20°С, Ом 15,85
Омическая асимметрия жил в рабочей паре на длине 825м, Ом, не более 0,19
Электрическое сопротивление изоляции каждой жилы относительно всех других жил, соединенных с оболочкой, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее 12000
Рабочая емкость, нФ на 1 км, при частоте тока 0,8 кГц:
четырехчетверочных кабелей 24,5±1,0
семичетверочных кабелей 24,0±1,0
Переходное затухание на ближнем конце между всеми парами на длине 825 м, при частоте тока в диапазоне до 252 кГц, не менее, дБ:
100% измеренных значений 59
90% измеренных значений 65
Защищенность на дальнем конце между всеми парами на длине 825 м, при частоте тока в диапазоне до 252 кГц, не менее, дБ
100% измеренных значений 68
90% измеренных значений 74
Минимальный срок службы 40 лет

Гарантийный срок эксплуатации кабелей

4,5 года со дня ввода в эксплуатацию
