МКПпАКпШп

ТУ 27.32.13-092-74803826-2020

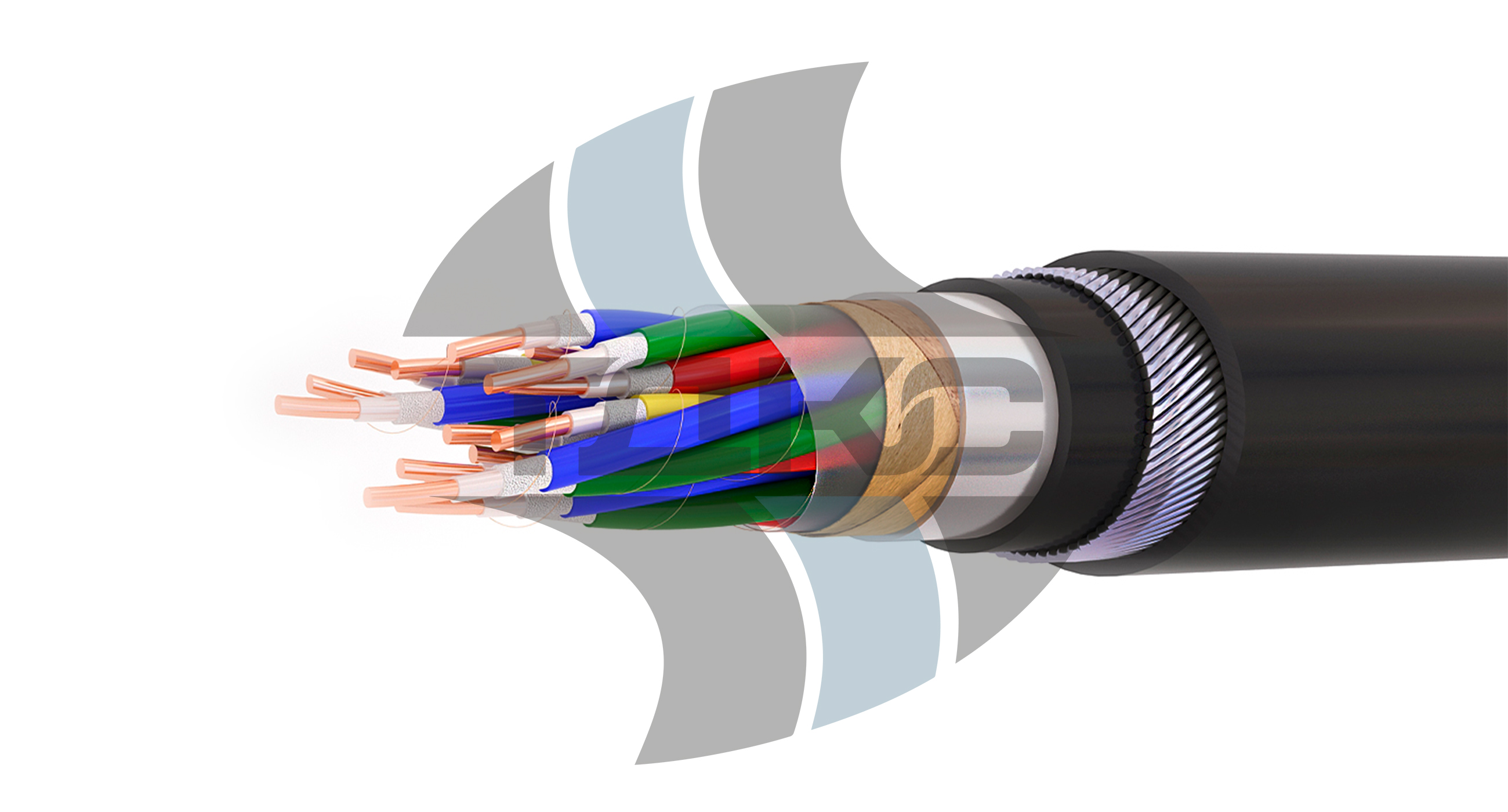

Кабель марки МКПпАКпШп – кабель связи симметричный, высокочастотный, с пленко-пористо-пленочной изоляцией в алюминиевой оболочке с защитным покровом типа КпШп.

Применение: предназначен для прокладки вдоль электрифицированных железных дорог для эксплуатации в стационарных условиях в цифровых системах передачи со скоростью 8448 кбит/с (с полутактовой частотой 4224 кГц) и скоростью 34368 кбит/с (с полутактовой частотой 17184 кГц) и аналоговых системах передачи в диапазоне частот до 550 кГц для работы при номинальном переменном напряжении дистанционного питания до 690 В частотой 50 Гц или постоянном напряжении до 1000 В.
Климатическое исполнение УХЛ и Е, категории размещения 5 по ГОСТ 15150.
Строительная длина кабелей должна быть (870±10) м или (1000±10) м. По согласованию с потребителем допускается изготовление кабелей с другими номинальными строительными длинами.

Для прокладки через горные, судоходные и сплавные реки, их затопляемые и заболоченные поймы, болота глубиной более 2 м, а также в грунтах, подверженных мерзлотным деформациям и при наличии больших растягивающих усилий на кабеле, в районах, характеризующихся повышенным электромагнитным влиянием

Конструкция:

  • Токопроводящие жилы - из медной проволоки, номинальные диаметры жил основных четверок 1,05 мм или 1,2 мм, жилы вспомогательной пары и контрольной жилы - 0,9 мм или 0,7 мм.
  • Изоляция жил: основных – полиэтиленовая пленко-пористо-пленочная; вспомогательных и контрольных – полиэтиленовая сплошная.
  • Сердечник: Четыре жилы основных четверок с изоляцией различных цветов должны быть скручены в звездные четверки с центральным корделем из композиции полиэтилена. Шаги скрутки изолированных жил в различных четверках должны быть различными и находиться в диапазоне от 100 до 300 мм.
  • В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки должна иметь красный и желтый цвета (натуральный), второй пары - синий и зеленый
  • Изолированные жилы вспомогательных пар должны быть скручены между собой в пару с шагом не более 300 мм.
  • Четверки, пары и контрольная жила должны быть скручены в сердечник кабеля.
  • Поясная изоляция - из полиэтилентерефталатнах и бумажных лент.
  • Оболочка – алюминиевая, номинальной толщиной 1,8 мм.
  • Защитный покров КпШп – по ГОСТ 7006 (Бронированный стальными проволоками с защитным шлангом из полиэтилена).

Название
Запросить цену
Запросить цену

Число четверок, пар и жил в кабелях

Число четверок
в кабеле
Число высокочастотных четверок Число низкочастотных четверок Число
вспомогательных пар
Число контрольных жил
4 4 - - -
7 4 3 5 1

Технические характеристики

Наименование параметра Частота, кГц Норма
1. Электрическое сопротивление жилы на длине 1 км, Ом, не более:
- диаметром 1,2 мм
- диаметром 1,05 мм
- диаметром 0,9 мм
- диаметром 0,7 мм
Постоянный ток 15,85
21,2
28,8
55,0
2. Омическая асимметрия жил на длине 1 км, Ом,
не более
- высокочастотных четверок
- низкочастотных четверок
Постоянный ток 0,24
0,25
3. Электрическое сопротивление изоляции жил на длине 1 км, МОм, не менее:
- четверок
- вспомогательных пар и контрольной жилы
Постоянный ток 12000
10000
4. Рабочая емкость на длине 1 км, нФ:
- для четырехчетверочных кабелей и центральной четверки семичетверочных кабелей
- для четверок внешнего повива семичетверочных кабелей
0,8
24,5±1,0
24,5±1,0
5. Переходное затухание на ближнем конце между всеми парами на длине 425 м, дБ.
Для кабелей с жилами диаметром 1,2 мм, не менее:
- 100% значений
- 85% значений
Для кабелей с жилами диаметром 1,05 мм, не менее:
- 100% значений
- 85% значений
В диапазоне до 252
59
65

58
61
6. Защищенность на дальнем конце между всеми парами на длине 425 м, дБ, не менее:
Для кабелей с жилами диаметром 1,2 мм, не менее:
- 100% значений
- 85% значений
Для кабелей с жилами диаметром 1,05 мм, не менее:
- 100% значений
- 85% значений
В диапазоне до 252
68
74

67
73
7. Емкостные связи К2, К3 и емкостная асимметрия е2, е3 на длине 425 км, пФ, не более 0,8 650

Требования надежности

Минимальный срок службы кабелей - 30 лет.

Указания по эксплуатации

Кабели предназначены для прокладки механизированным и ручным способами при температуре от минус 10°С при растягивающем усилии не более 3000 Н.
Температура окружающей среды, при которой допускается эксплуатация кабелей, должна быть от минус 50 до плюс 60 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации кабелей – 3 года.
Гарантийный срок исчисляют с даты ввода кабеля в эксплуатацию, но не более 3,5 лет со дня получения их потребителем.
