МКСАБп

ГОСТ 15125-92

Кабель марки МКСАБп – кабель дальней связи симметричный, высокочастотный, с кордельно-полистирольной изоляцией в алюминиевой оболочке, с защитным покровом типа Бп.

Расшифровка:

М – Магистральный (междугородний),

К – Кабель,

С – Стирофлексная (полистирольная) изоляция,

А – Алюминиевая оболочка,

Бп –Защитный покров типа БП: броня из двух стальных лент, в подушке под броней имеется защитный полиэтиленовый шланг, наружный покров из кабельной бумаги.

Применение:

Кабель марки МКСАБп предназначен для использования на магистральных и внутризоновых первичных сетях и соединительных линиях городских телефонных сетей (ГТС), в цифровых системах передачи со скоростью 8448 кбит/с (тактовой частотой 8448 кГц), 34368 кБит/с (тактовой частотой 34368 кГц) и аналоговых системах передачи в диапазоне частот до 5000 Гц для работы при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.

Используется для прокладки в грунтах не агрессивных по отношению к стальной броне.

В соответствие с ГОСТ, эксплуатация кабеля этого типа разрешается при внешних температурах от -30°С до +50°С, а прокладка — при температуре не ниже -15°С. При строгом выполнении всех рекомендаций по монтажу средний срок службы кабеля составляет не менее 40 лет.

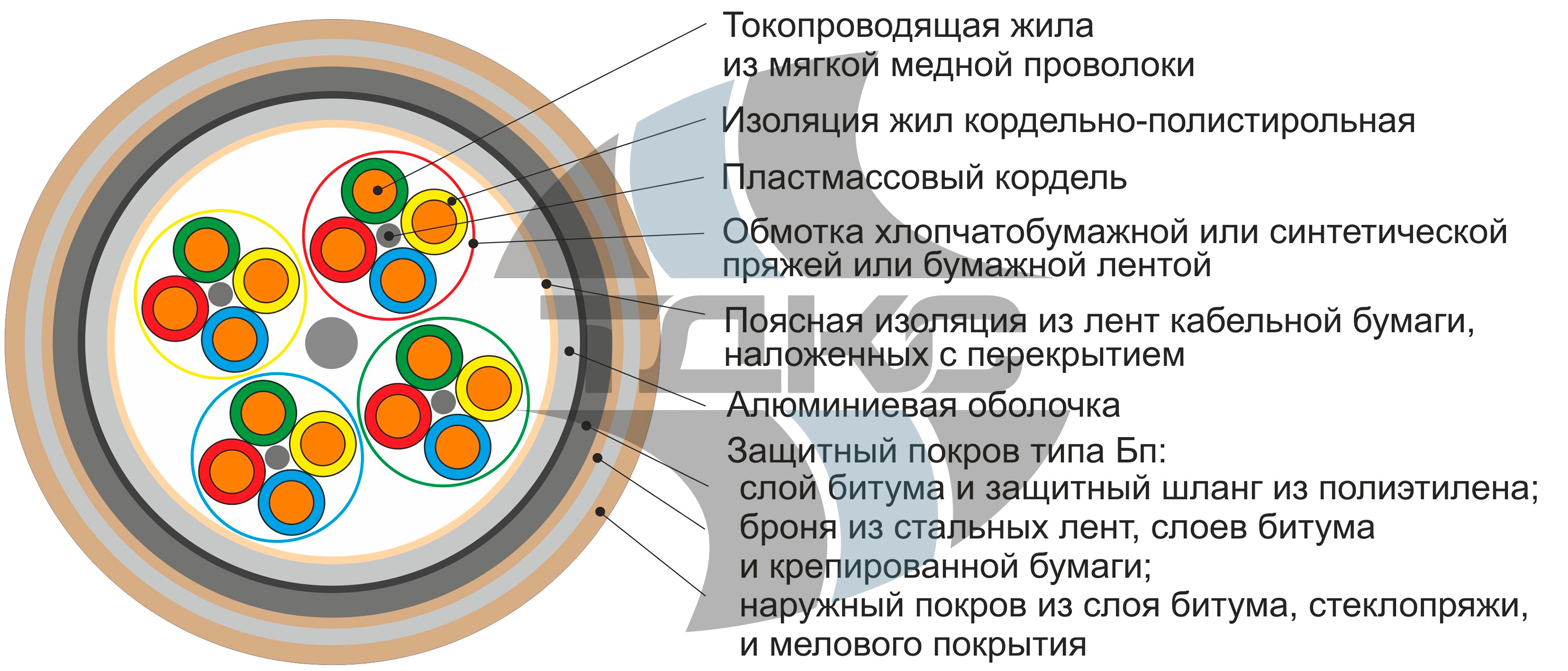

Конструкция:

  • Токопроводящая жила из мягкой медной проволоки 1,2 мм;
  • Жилы изолированы полистирольной нитью (корделем), наложенной открытой спиралью, и полистирольной лентой, наложенной с перекрытием в сторону, противоположную направлению наложения нити;
  • Четыре жилы с изоляцией различных цветов скручены в звездную четверку с центральным заполнителем из круглой полистирольной нити. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки имеет красный и желтый цвета, второй пары – синий и зеленый;
  • Четверки скручены в сердечник кабеля. Сердечник кабеля имеет поясную изоляцию из кабельной бумаги;
  • Оболочка из алюминиевого сплава;
  • Защитный покров типа БП: броня из двух стальных лент, в подушке под броней имеется защитный полиэтиленовый шланг, наружный покров из кабельной бумаги.

Где купить кабель МКСАБп ?

Купить кабель МКСАБп по ценам производителя вы можете на сайте «Торгового дома Кабели Связи». Мы являемся эксклюзивным продавцом продукции двух крупнейших заводов: ООО «Сарансккабель» (Россия) и FKS (Сербия).

В каталоге вы найдете несколько типов кабеля, отличающихся количеством токопроводящих жил в его конструкции.

Оставьте заявку на сайте: по электронной почте, либо по телефону, и наш менеджер сформирует для вас индивидуальное коммерческое предложение.

Наличие товара на складе, сроки выполнения заказа, стоимость продукции и способ доставки уточняйте у наших менеджеров.

Название
Запросить цену
Запросить цену

Технические характеристики:

Вид климатического исполнения УХЛ и Т категория размещения 5 по ГОСТ 15150
Диапазон температур эксплуатации от +50°С до -30°С
Кабели предназначены для прокладки ручным и механизированным способом при температуре от -15°С до +40°С
Изгибы кабелей при монтаже производятся при температуре не ниже -10°С
При прокладке кабелей допускается не более двух двойных перегибов по окружности, имеющей кратность 30-кратного диаметра кабеля по алюминиевой оболочке
Рабочее напряжение цепей кабелей до 1000 В постоянного тока или до 690 В переменного тока
Строительная длина кабеля (825±6) м или (838±6) м
Минимальный срок службы кабелей 40 лет
Гарантийный срок эксплуатации 3 года со дня ввода кабелей в эксплуатацию

Нормативно-технический документ ГОСТ 15125-92
Диаметр токопроводящих жил 1,2 мм
Число четверок в кабеле 4, 7
Толщина алюминиевой оболочки кабелей должна соответствовать

ГОСТ 24641-81

Размеры защитных покровов должны соответствовать ГОСТ 7006-72
Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км длины и температуру 20°С, Ом

15,85 Ом

Омическая асимметрия жил в рабочей паре на длине 825м, Ом, не более 0,19 Ом
Электрическое сопротивление изоляции каждой жилы относительно всех других жил, соединенных с оболочкой, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее 12000 МОм
Рабочая емкость, нФ на 1 км, при частоте тока 0,8 кГц:
- четырёхчетверочных кабелей (24,5±1,0) нФ
- семичетверочных кабелей (24,5±1,0) нФ
Переходное затухание на ближнем конце между всеми парами на длине 825 м при частоте тока в диапазоне 252 кГц, не менее
- 100% измеренных значений 59 дБ
- 90% измеренных значений 65 дБ
Защищённость на дальнем конце между всеми парами на длине 825 м при частоте тока в диапазоне 252 кГц, не менее:
- 100% измеренных значений 68 дБ
- 90% измеренных значений 74 дБ
