ТЗПпПнг(А)-HF

ТУ 27.32.13-073-74803826-2017


Кабель марки ТЗПпПнг(А)-HF – низкочастотный, телефонный, симметричный, однородный кабель с медными токопроводящими жилами, с полиэтиленовой пленко-пористо-пленочной изоляцией, с экраном из алюмополимерной ленты, в оболочке из полимерной композиции не содержащей галогенов.

Применение: предназначен для каблирования телефонных и телеграфных узлов, устройств кабельных вводов и вставок в воздушные линии связи, уплотняемые в спектре частот до 150 кГц, для устройства соединительных линий АТС, а также между АТС и МТС, работающих при переменном напряжении дистанционного питания до 300 В, или постоянном напряжении до 430 В.

Может быть использован для соединительных линий с использованием отдельных цепей в диапазоне частот до 552 кГц (для передачи до 120 каналов тональной частоты).

Используется для прокладки в помещения, трубах, кабельных каналах, в шахтах, во внутренних электроустановках в условиях повышенных требований к пожарной безопасности.

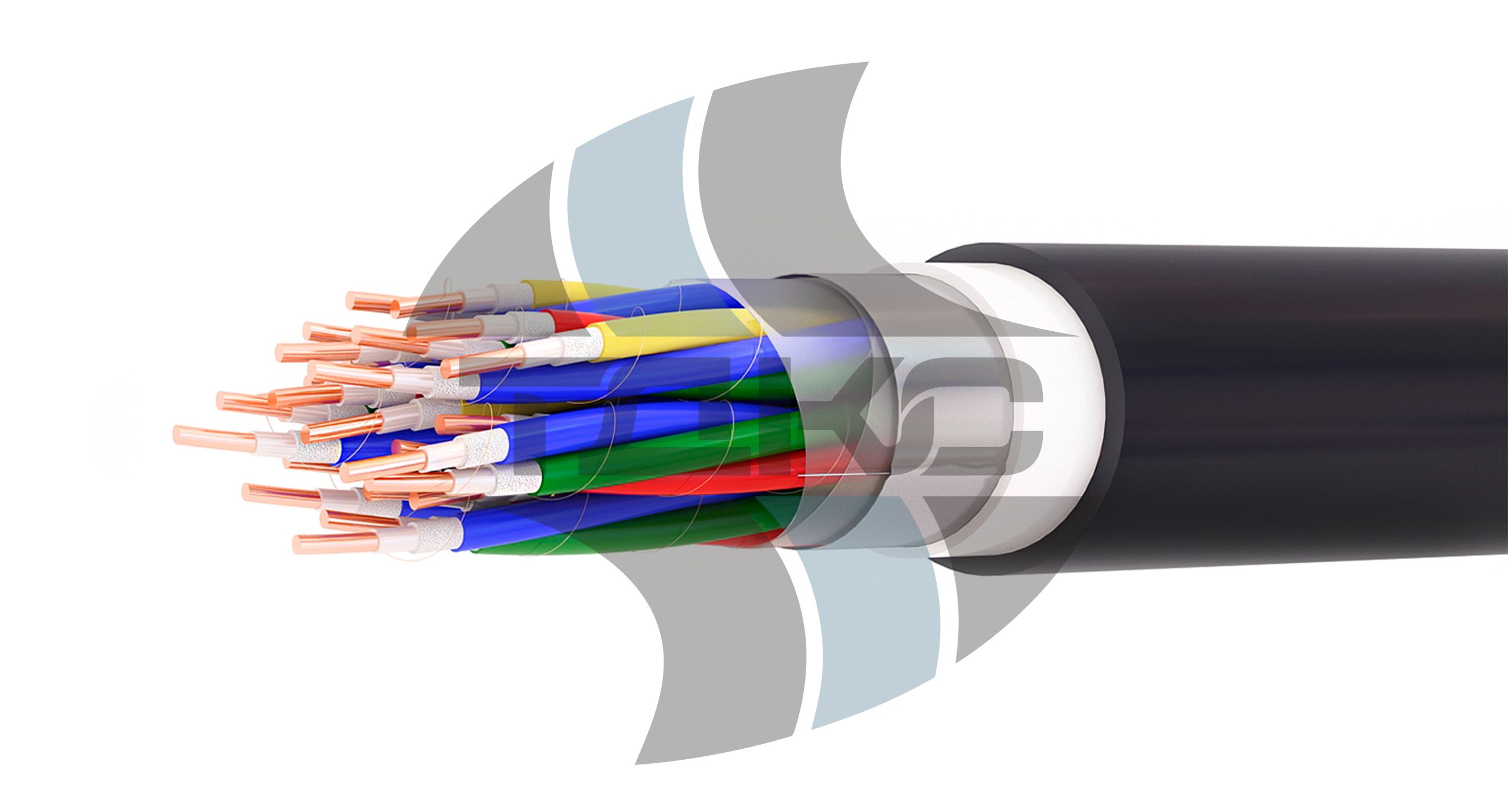

Конструкция:

  • Токопроводящая жила однопроволочная из медной мягкой круглой проволоки диаметром 0,9 мм или 1,2 мм;
  • Изоляция полиэтиленовая пленко-пористо-пленочная
  • Изолированные жилы скручены в звездную четверку;
  • Сердечник кабеля скручен из групп, расположенных концентрическими повивами;
  • Скрепляющая обмотка по повивам - из синтетических или хлопчатобумажных нитей или синтетических лент;
  • Поясная изоляция наложена поверх сердечника, состоит из полимерных лент;
  • Экран поверх поясной изоляции - из алюмополимерной ленты с алюминиевым слоем номинальной толщиной не менее 0,15 мм;
  • Под экраном проложена медная луженая контактная проволока номинальным диаметром 0,4-0,5 мм;
  • Оболочка - полимерная композиции не содержащая галогенов.
Название

Требования к электрическим параметрам

Наименование параметра Частота, кГц Норма
1. Электрическое сопротивление постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более, токопроводящих жил:
- номинальным диаметром 0,9 мм
- номинальным диаметром 1,2 мм
Постоянный ток 28,2
15,9
2. Электрическое сопротивление изоляции каждой жилы относительно всех других жил, соединенных с оболочкой, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее
- из полиэтиленовой изоляции
Постоянный ток 10 000
3. Испытательное напряжение в течение 1 минуты, В:
- между жилами:
- между всеми жилами и оболочкой
0,05 2500
3000
4. Рабочая емкость пар, пересчитанная на 1 км длины, нФ:
- для жил диаметром 0,9 мм
- для жил диаметром 1,2 мм
0,8 35,0±3
43,5±3

Требования по стойкости к внешним воздействующим факторам

  • Кабели должны быть стойкими к воздействию повышенной рабочей температуры окружающей среды до плюс 50 °С.
  • Кабели должны быть стойкими к воздействию пониженной рабочей температуры окружающей среды минус 40 °С.

Требования по надежности

Срок службы кабелей – не менее 30 лет при соблюдении потребителем условий транспортирования, хранения, прокладки, монтажа и эксплуатации, установленных настоящими техническими условиями.

Срок службы исчисляется с даты изготовления кабелей.

Фактический срок службы не ограничивается указанным сроком службы, а определяется техническим состоянием кабеля.

Гарантии изготовителя

Изготовитель гарантирует соответствие кабелей требованиям настоящих технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации кабелей – 3 года.

Гарантийный срок исчисляют с даты ввода кабеля в эксплуатацию, но не более 3,5 лет со дня получения их потребителем.
