МКСКл

ТУ 3571-067-74803826-2016

Кабель марки МКСКл – кабель связи симметричный, высокочастотный, с кордельно-полистирольной изоляцией в свинцовой оболочке с защитным покровом типа Кл.

Расшифровка: М - Магистральный, К - Кабель, С – Свинцовая оболочка, К – Броня из круглых стальных оцинкованных проволок, л – В подушке под броней имеется слой из пластмассовых лент.

Применение: кабель предназначен для кабельных магистралей и соединительных линий, используемых в диапазоне частот до 522 кГц или при применении вторичных цифровых систем передачи в диапазоне частот до 8448 кГц и работающих при переменном напряжении дистанционного питания до 700 В или постоянном напряжении до 1000 В. Строительная длина кабеля 825 м (±5%).

Кабель марки МКСКл предназначен для прокладки в грунтах, нейтральных по отношению к оболочке, если кабель не подвергается значительным растягивающим или сдавливающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием.

Конструкция:

  • Токопроводящие жилы из медной проволоки диаметром 1,2 мм.
  • Жилы изолированы полистирольной нитью (корделем), наложенной открытой спиралью, и полистирольной лентой, наложенной с перекрытием в сторону, противоположную направлению наложения нити.
  • Четыре жилы с изоляцией различных цветов скручены в звездную четверку с центральным заполнителем из круглой полистирольной нити. В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки имеет красный и желтый цвета, второй пары – синий и зеленый.
  • Скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной или синтетической пряжей или лентой из синтетического материала. Цвета пряжи или ленты всех четверок различны; цвета двух смежных четверок (счетной и направляющей) – соответственно красный и зеленый.
  • Четверки скручены в сердечник кабеля. Сердечник кабеля имеет поясную изоляцию из кабельной бумаги.
  • Свинцовая оболочка, наложенная поверх поясной изоляции. Соответствует ГОСТ 24641

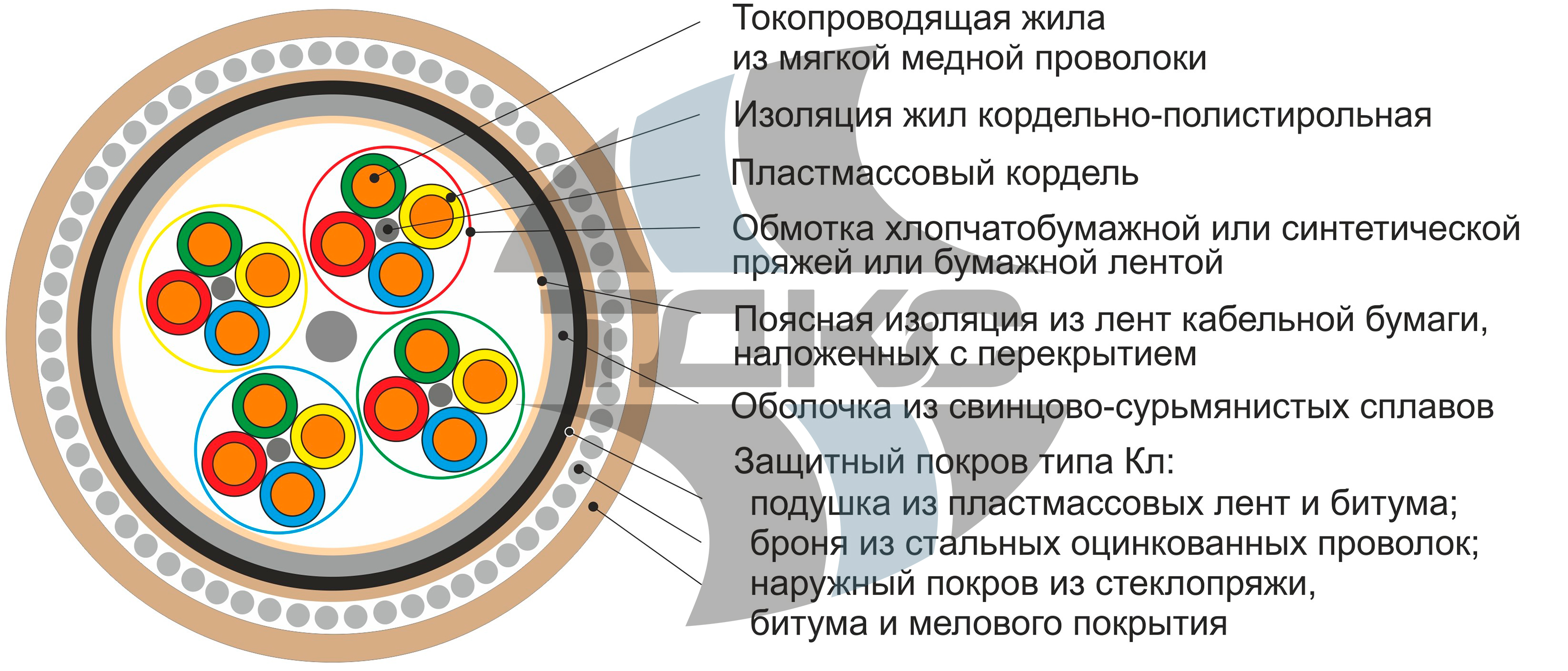

  • Защитный покров типа Кл: подушка из пластмассовых лент и битума; броня из круглых стальных оцинкованных проволок; наружный покров из стеклопряжи, битума и мелового раствора.
Название
Запросить цену
Запросить цену

Технические характеристики

Диаметр токопроводящих жил 1,20 мм
Число четверок в кабеле 4,7
Толщина свинцовой оболочки кабелей должна соответствовать ГОСТ 24641
Размеры защитных покровов должны соответствовать ГОСТ 7006
Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км длины и температуру 20°С, Ом 15,85
Омическая асимметрия жил в рабочей паре на длине 825м, Ом, не более 0,19
Электрическое сопротивление изоляции каждой жилы относительно всех других жил, соединенных с оболочкой, пересчитанное на 1 км длины и температуру 20°С, МОм, не менее 12000
Рабочая емкость, нФ на 1 км, при частоте тока 0,8 кГц:
четырехчетверочных кабелей 24,5±1,0
семичетверочных кабелей 24,0±1,0
Переходное затухание на ближнем конце между всеми парами на длине 825 м, при частоте тока в диапазоне до 252 кГц, не менее, дБ:
100% измеренных значений 59
90% измеренных значений 65
Защищенность на дальнем конце между всеми парами на длине 825 м, при частоте тока в диапазоне до 252 кГц, не менее, дБ
100% измеренных значений 68
90% измеренных значений 74
Минимальный срок службы 40 лет
Гарантийный срок эксплуатации кабелей 4,5 года со дня ввода в эксплуатацию
