ТЗПАКпШп

ТУ 27.32.13-089-74803826-2019

Кабель марки ТЗПАКпШп - кабели связи низкочастотные, симметричные, с медными токопроводящими жилами с пленко-пористо-пленочной полиэтиленовой изоляцией, в алюминиевой оболочке.

Применение: предназначены для каблирования телефонных и телеграфных узлов, устройств кабельных вводов и вставок в воздушные линии, в том числе с цепями ЦМ, уплотняемыми в спектре до 150 кГц, а также для устройства соединительных линий АТС и между АТС и МТС.

Рабочее напряжение цепей кабелей до 430 В постоянного тока или до 300 В пе-ременного тока номинальной частотой 50 Гц.
Вид климатического исполнения кабелей – УХЛ по ГОСТ 15150, категории размеще-ния 5. Для прокладки в телефонной канализации, коллекторах, тоннелях, шахтах, по мостам или непосредственно в грунтах всех категорий агрессивных к стальной броне, в местах подверженных мерзлотным деформациям и при наличии больших растягивающих усилий, в районах, характеризующихся повышенным электромагнитным влияниям.
Строительная длина кабелей должна быть (425±5) м, (850±10) м или (1275±15) м.

Допускается поставка кабелей длиной не менее 300 м в количестве не более 10 % и длиной не менее 100 м в количестве не более 5 % от общей длины партии, отправляемой в один адрес.

По согласованию с потребителем допускается поставка кабелей другими длинами.

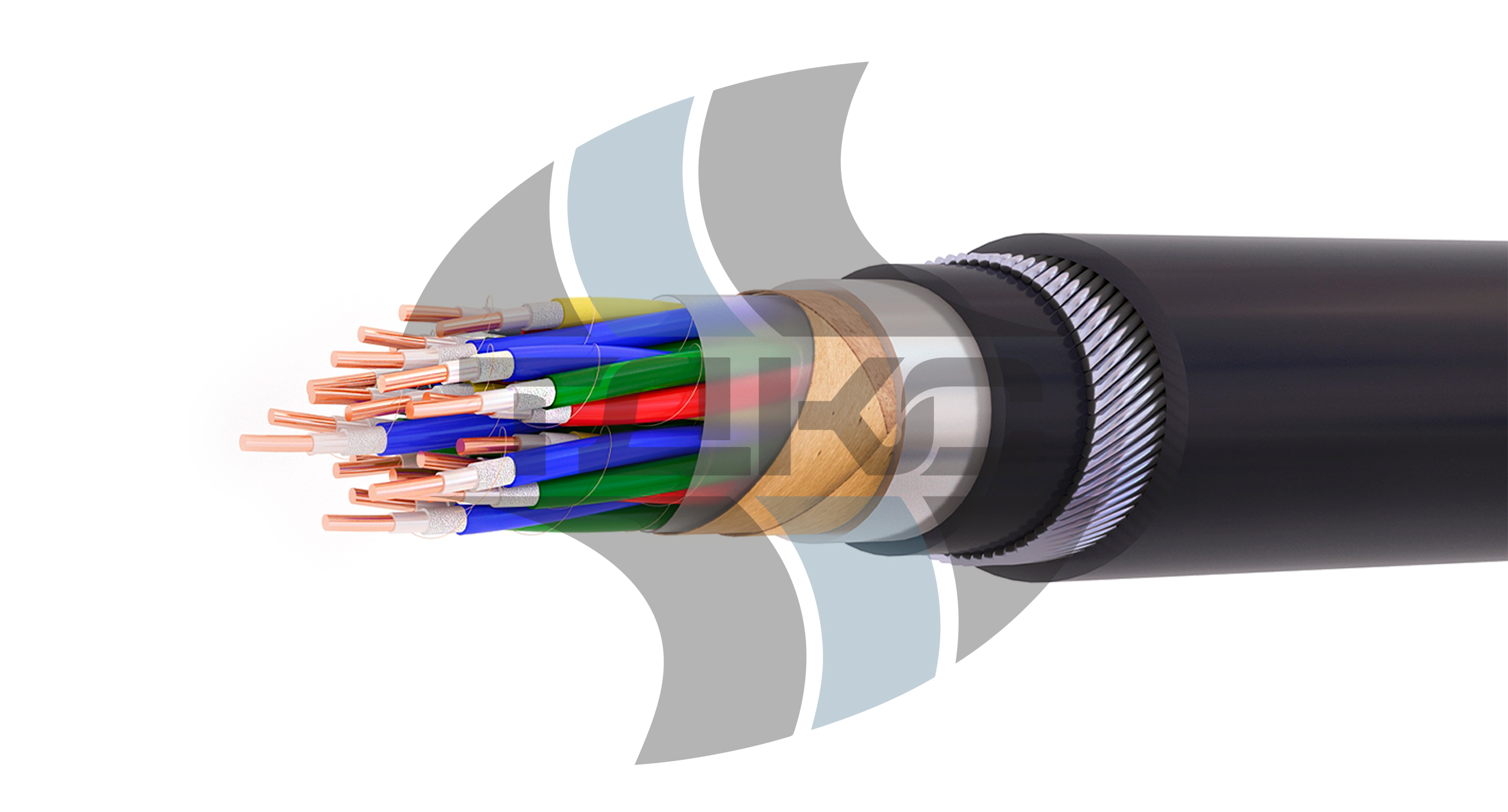

Конструкция:

Жила - мягкая медная проволока номинальным диаметром 0,9 или диаметром 1,2 мм.
Изоляция - полиэтиленовая пленко-пористо-пленочная.
Сердечник – звездные четверки из четырех изолированных жил скручены в сердечник.
В четверке две жилы, расположенные по диагонали, образуют рабочую пару.
Изоляция жил первой пары четверки должна иметь красный и желтый цвета, второй пары - синий и зеленый.
Поясная изоляция - из кабельной бумаги.
Оболочка - алюминиевая.
Защитный покров – тип КпШп по ГОСТ 7006-72 (Бронирование стальными проволоками с защитным полиэтиленовым шлангом).

Название

Кабель ТЗПАКпШп 7х4х0,9

Запросить цену

Электрические характеристики:

Наименование параметра	Частота, кГц	Норма
1. Электрическое сопротивление постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более, токопроводящих жил: - номинальным диаметром 0,9 мм - номинальным диаметром 1,2 мм	Постоянный ток	28,30 15,85


2. Электрическое сопротивление изоляции каждой жилы относительно всех других жил, соединенных с оболочкой, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее	Постоянный ток	10000
3. Испытательное напряжение в течение 2 минут, В: - между жилами - между всеми жилами и оболочкой	0,05 (Постоянный ток)	1500 (2250) 2000 (3000)


4. Рабочая емкость пар, пересчитанная на 1 км длины, кабелей, нФ, с токопроводящими жилами: - номинальным диаметром 0,9 мм - номинальным диаметром 1,2 мм	0,8	31±3 33±3


5. Емкостные связи четверок на длине 425 м, пФ, не более: - между основными цепями каждой четверки (К1) - между основными цепями рядом лежащих четверок (К9, К10, К11, К12)	от 0,8 до 1,0	200 150


6. Емкостная асимметрия между жилами основных цепей (еа1, еа2) на длине 425 м, пФ, не более, с токопроводящими жилами: - номинальным диаметром 0,9 мм - номинальным диаметром 1,2 мм	0,8	800 700

Требования стойкости к внешним воздействующим факторам (ВВФ)

Кабели должны быть стойкими к воздействию повышенной рабочей температуры окружающей среды до плюс 50 °С.
Кабели должны быть стойкими к воздействию пониженной рабочей температуры окружающей среды до минус 60 °С.
Кабели должны быть стойкими к воздействию повышенной влажности воздуха до 98% при температуре окружающей среды до 35 °С.

Требования надежности

Срок службы кабелей – не менее 20 лет при соблюдении потребителем условий транспортирования, хранения, прокладки, монтажа и эксплуатации, установленных настоящими техническими условиями.

Срок службы исчисляется с даты изготовления кабелей.

Фактический срок службы не ограничивается указанным сроком службы, а определяется техническим состоянием кабеля.

Указания по эксплуатации

Кабели предназначены для прокладки механизированным и ручным способами при температуре от минус 15 °С до плюс 40 °С.

Гарантии изготовителя

Изготовитель гарантирует соответствие кабелей требованиям настоящих технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации кабелей – 3 года.

Гарантийный срок исчисляют с даты ввода кабеля в эксплуатацию, но не более 3,5 лет со дня получения их потребителем.
