ТЗПпПэп
ТУ 27.32.13-073-74803826-2017
Кабель марки ТЗПпПэп – низкочастотный, телефонный, симметричный, однородный кабель с медными токопроводящими жилами, с полиэтиленовой пленко-пористо-пленочной изоляцией, с экраном из алюмополимерной ленты, в полиэтиленовой оболочке.
Расшифровка:
Т – Телефонный ,
З – Изолированные жилы скручены в звездную четверку,
П – Оболочка из полиэтилена,
эп – Экран из алюмополимерной ленты.
Применение: предназначен для каблирования телефонных и телеграфных узлов, устройств кабельных вводов и вставок в воздушные линии связи, уплотняемые в спектре частот до 150 кГц, для устройства соединительных линий АТС, а также между АТС и МТС, работающих при переменном напряжении дистанционного питания до 300 В, или постоянном напряжении до 430 В.
Может быть использован для соединительных линий с использованием отдельных цепей в диапазоне частот до 552 кГц (для передачи до 120 каналов тональной частоты). Используется для прокладки в помещения, трубах, кабельных каналах, в шахтах.
В соответствие с ТУ, кабель этого типа предназначен для прокладки механизированным и ручным способами при температурах от -50°С до +60°С, изгибы кабелей при монтаже должны производиться при температуре не ниже -15°С. При строгом выполнении всех рекомендаций по монтажу средний срок службы кабеля составляет не менее 30 лет.

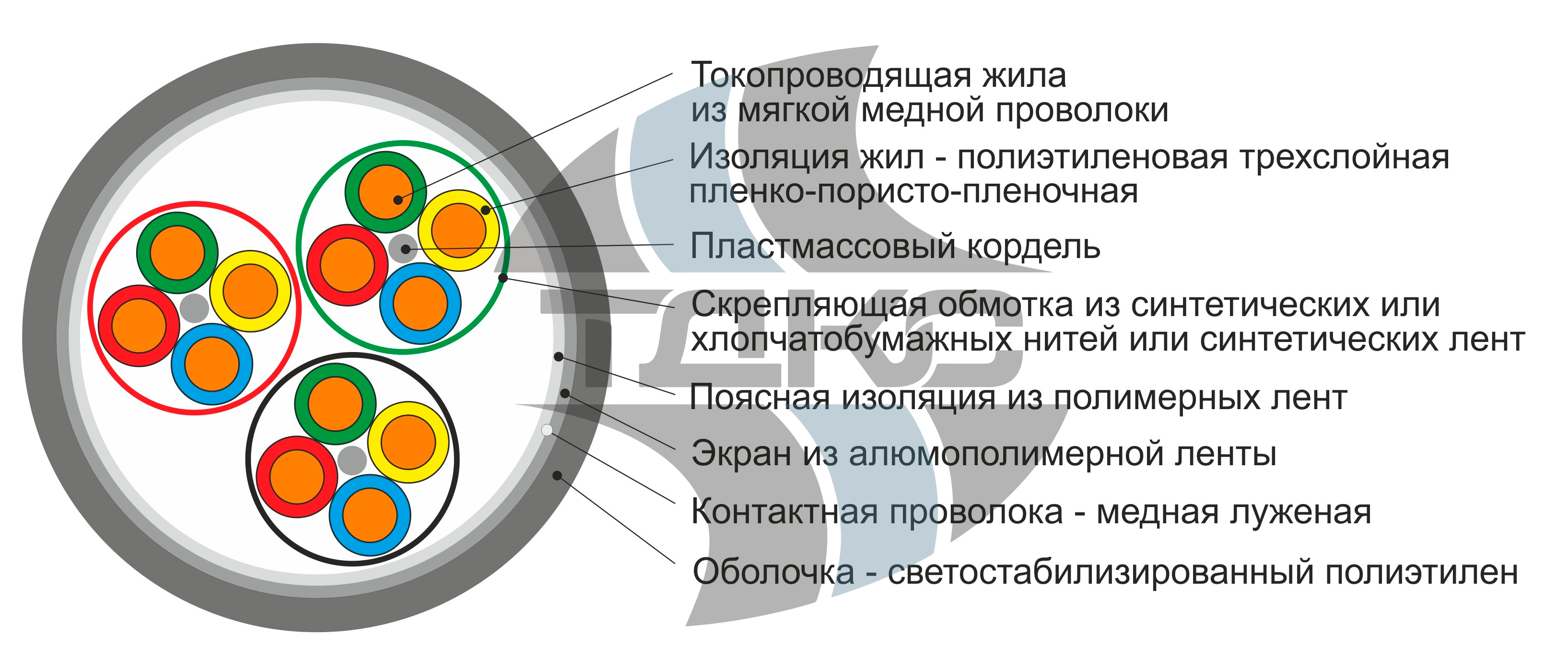

Конструкция:
- Токопроводящая жила однопроволочная из медной мягкой круглой проволоки диаметром 0.9 мм или 1.2 мм;
- Изоляция полиэтиленовая пленко-пористо-пленочная
- Изолированные жилы скручены в звездную четверку;
- Сердечник кабеля скручен из групп, расположенных концентрическими повивами;
- Скрепляющая обмотка по повивам - из синтетических или хлопчатобумажных нитей или синтетических лент;
- Поясная изоляция наложена поверх сердечника, состоит из полимерных лент;
- Экран поверх поясной изоляции - из алюмополимерной ленты с алюминиевым слоем номинальной толщиной не менее 0,15 мм;
- Под экраном проложена медная луженая контактная проволока номинальным диаметром 0,4-0,5 мм;
- Оболочка - светостабилизированный полиэтилен.
Требования к электрическим параметрам
| Наименование параметра | Частота, кГц | Норма |
| 1. Электрическое сопротивление постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более, токопроводящих жил: - номинальным диаметром 0,9 мм - номинальным диаметром 1,2 мм |
Постоянный ток | 28,2 15,9 |
| 2. Электрическое сопротивление изоляции каждой жилы относительно всех других жил, соединенных с оболочкой, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее - из полиэтиленовой изоляции |
Постоянный ток | 10 000 |
| 3. Испытательное напряжение в течение 1 минуты, В: - между жилами: - между всеми жилами и оболочкой |
0,05 | 2500 3000 |
| 4. Рабочая емкость пар, пересчитанная на 1 км длины, нФ: - для жил диаметром 0,9 мм - для жил диаметром 1,2 мм |
0,8 | 35,0±3 43,5±3 |
Требования по стойкости к внешним воздействующим факторам
- Кабели должны быть стойкими к воздействию повышенной рабочей температуры окружающей среды до плюс 50 °С.
- Кабели должны быть стойкими к воздействию пониженной рабочей температуры окружающей среды минус 40 °С.
Требования по надежности
Срок службы кабелей – не менее 30 лет при соблюдении потребителем условий транспортирования, хранения, прокладки, монтажа и эксплуатации, установленных настоящими техническими условиями.
Срок службы исчисляется с даты изготовления кабелей.
Фактический срок службы не ограничивается указанным сроком службы, а определяется техническим состоянием кабеля.
Гарантии изготовителя
Изготовитель гарантирует соответствие кабелей требованиям настоящих технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации кабелей – 3 года.
Гарантийный срок исчисляют с даты ввода кабеля в эксплуатацию, но не более 3,5 лет со дня получения их потребителем.
