МКПпАБШп
ТУ 27.32.13-092-74803826-2020
Кабель марки МКПпАБШп – кабель связи симметричный, высокочастотный, с пленко-пористо-пленочной изоляцией в алюминиевой оболочке с защитным покровом типа БШп.
Применение: предназначен для прокладки вдоль электрифицированных железных дорог для эксплуатации в стационарных условиях в цифровых системах передачи со скоростью 8448 кбит/с (с полутактовой частотой 4224 кГц) и скоростью 34368 кбит/с (с полутактовой частотой 17184 кГц) и аналоговых системах передачи в диапазоне частот до 550 кГц для работы при номинальном переменном напряжении дистанционного питания до 690 В частотой 50 Гц или постоянном напряжении до 1000 В.
Климатическое исполнение УХЛ и Е, категории размещения 5 по ГОСТ 15150.
Строительная длина кабелей должна быть (870±10) м или (1000±10) м. По согласованию с потребителем допускается изготовление кабелей с другими номинальными строительными длинами.
Для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям; в районах, характеризующихся повышенным электромагнитным влиянием и в воде при пересечении неглубоких болот, несудоходных и несплавных рек со спокойным течением воды.

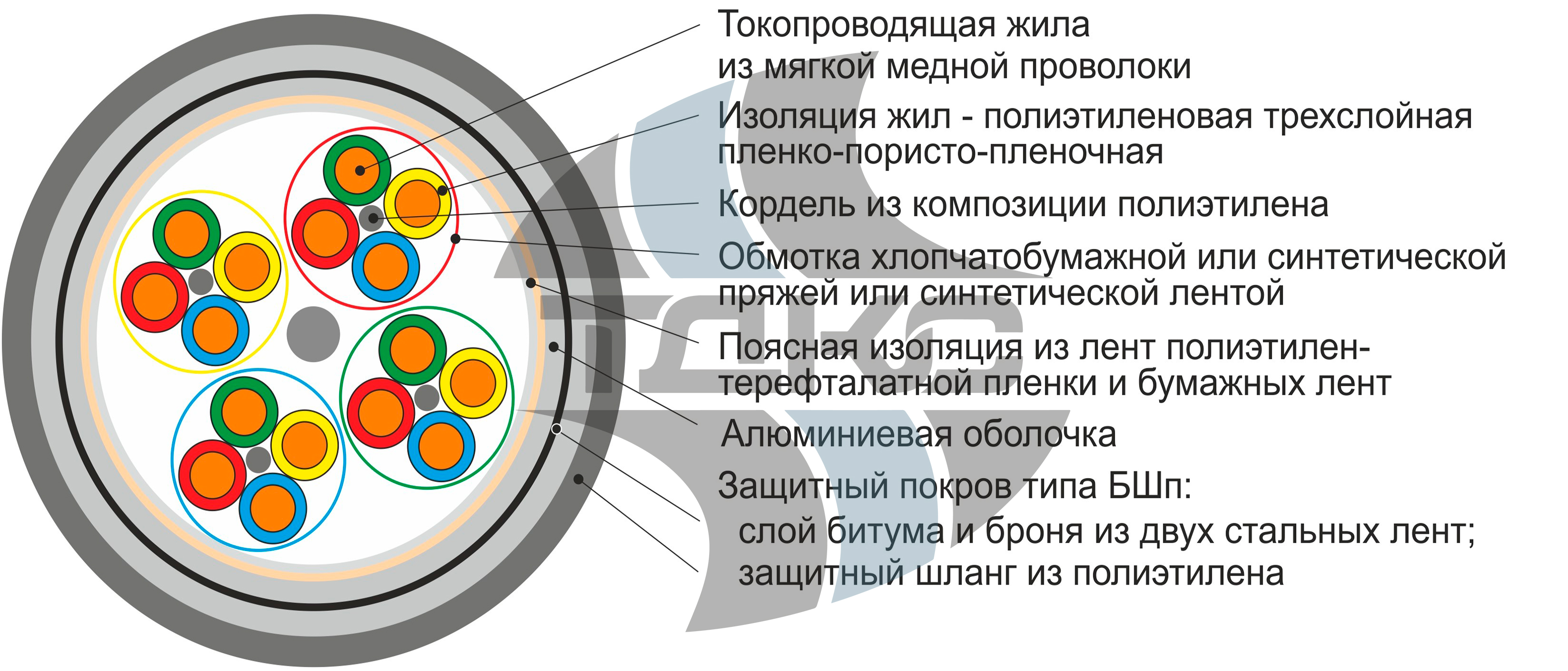

Конструкция:
Технические характеристики:
| Наименование параметра | Частота, кГц | Норма |
| 1. Электрическое сопротивление жилы на длине 1 км, Ом, не более: - диаметром 1,2 мм - диаметром 1,05 мм - диаметром 0,9 мм - диаметром 0,7 мм |
Постоянный ток | 15,85 21,2 28,8 55,0 |
| 2. Омическая асимметрия жил на длине 1 км, Ом, не более - высокочастотных четверок - низкочастотных четверок |
Постоянный ток | 0,24 0,25 |
| 3. Электрическое сопротивление изоляции жил на длине 1 км, МОм, не менее: - четверок - вспомогательных пар и контрольной жилы |
Постоянный ток | 12000 10000 |
| 4. Рабочая емкость на длине 1 км, нФ: - для четырехчетверочных кабелей и центральной четверки семичетверочных кабелей - для четверок внешнего повива семичетверочных кабелей |
0,8 | 24,5±1,0 24,5±1,0 |
| 5. Переходное затухание на ближнем конце между всеми парами на длине 425 м, дБ. Для кабелей с жилами диаметром 1,2 мм, не менее: - 100% значений - 85% значений Для кабелей с жилами диаметром 1,05 мм, не менее: - 100% значений - 85% значений |
В диапазоне до 252 | 59 65 58 61 |
| 6. Защищенность на дальнем конце между всеми парами на длине 425 м, дБ, не менее: Для кабелей с жилами диаметром 1,2 мм, не менее: - 100% значений - 85% значений Для кабелей с жилами диаметром 1,05 мм, не менее: - 100% значений - 85% значений |
В диапазоне до 252 | 68 74 67 73 |
| 7. Емкостные связи К2, К3 и емкостная асимметрия е2, е3 на длине 425 км, пФ, не более | 0,8 | 650 |
Требования надежности
Минимальный срок службы кабелей - 30 лет.
Указания по эксплуатации
Кабели предназначены для прокладки механизированным и ручным способами при температуре от минус 10°С при растягивающем усилии не более 3000 Н.
Температура окружающей среды, при которой допускается эксплуатация кабелей, должна быть от минус 50 до плюс 60 °С.
Гарантии изготовителя
Гарантийный срок эксплуатации кабелей – 3 года.
Гарантийный срок исчисляют с даты ввода кабеля в эксплуатацию, но не более 3,5 лет со дня получения их потребителем.
