Применение кабеля МКСПэпБ 7х4х1,2:
Кабель марки МКСПэпБ предназначен для кабельных магистралей, линий зоновой связи и соединительных линий, используемых в диапазоне частот до 552 кГц при применении вторичных цифровых систем передачи в диапазоне частот до 8448 кГц и работающих при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.
Используется для прокладки в грунтах всех категорий, не характеризующихся повышенной коррозионной активностью по отношению к стальной броне, не подверженных мерзлотным деформациям.
В соответствие с ТУ, эксплуатация кабеля этого типа разрешается при внешних температурах от -50°С до +60°С, а прокладка — при температуре не ниже -15°С. При строгом выполнении всех рекомендаций по монтажу средний срок службы кабеля составляет не менее 30 лет.

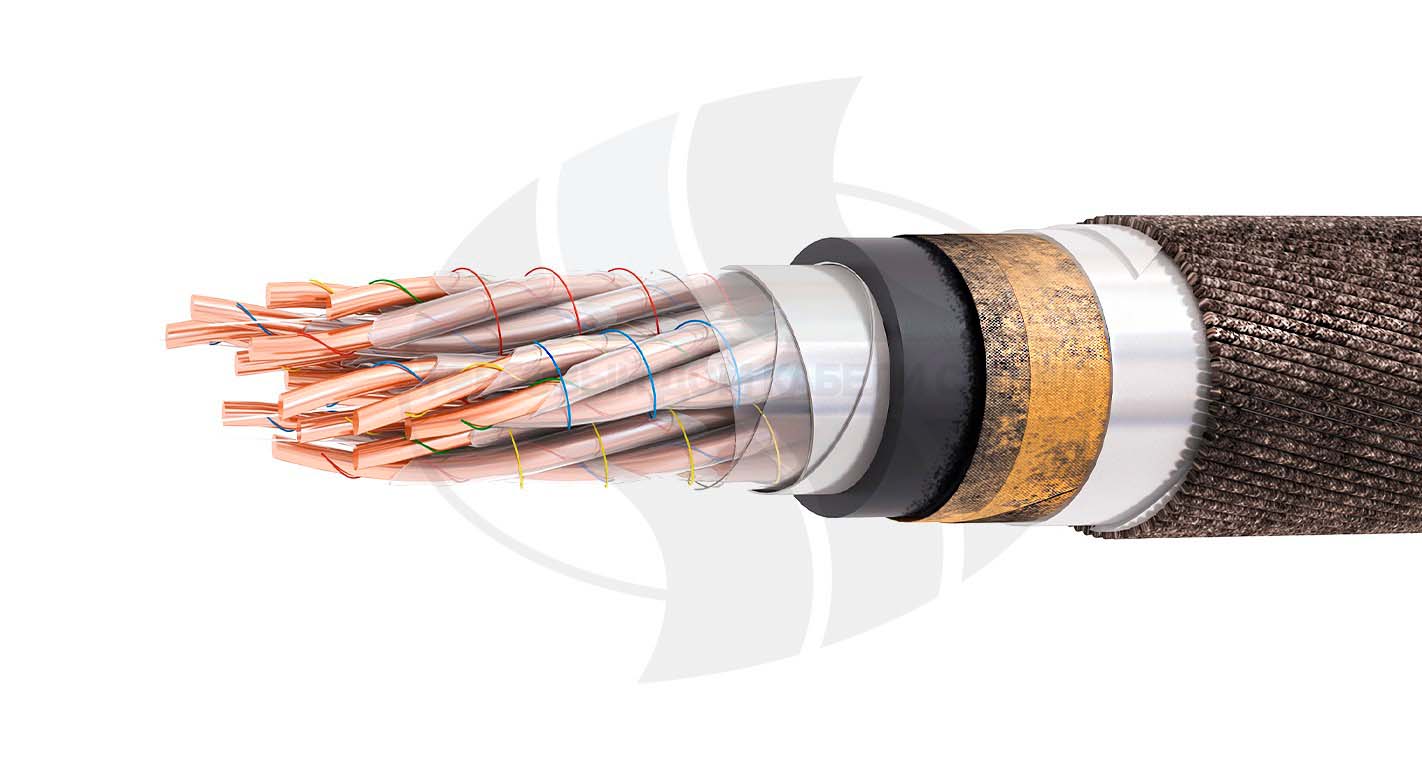

Конструкция кабеля МКСПэпБ 7х4х1,2:
Токопроводящие жилы из медной проволоки диаметром 1,2 мм;
Кордельно-полистирольная изоляция, состоящая из полистирольного корделя, наложенного на токопроводящую жилу и обмотки из полистирольной ленты;
Изолированные жилы скручены в звездную четверку (группу) с шагом не более 300 мм.
В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки должна иметь красный и желтый цвета, второй пары – синий и зеленый;
Сердечник кабеля образован из скрученных четверок;
Поясная изоляция, наложенная поверх сердечника, состоит не менее чем из двух полиэтилентерефталатных лент, наложенных с перекрытием;
Экран, наложенный поверх поясной изоляции, состоит из алюмополиэтиленовой ленты с алюминиевым слоем номинальной толщиной не менее 0,15 мм;
Оболочка – из полиэтилена низкого давления.
Защитный покров типа Б: броня из двух стальных лент уложена на подушку из крепированной бумаги или нетканого полотна и битума, наружный покров из стеклопряжи, битума и мелового раствора.
